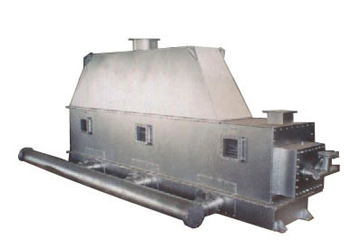

水冷沸腾冷却床
水冷式沸腾冷却床是目前消失模铸造砂处理系统中使用最多、应用范围最广的一种冷却设备。尽管它的结构复杂、能耗高、对型砂粒度要求严格，但由于它的冷却效果好，能
够满足工艺技术要求，所以仍被作为砂冷却的首选设备。
优势
水冷式沸腾冷却床是由风箱、沸腾箱、扩散箱、鼓风系统、排风系统、水循环系统所组成。
风箱
设在本机的底层。作用是将进入风箱的高压风进行均量、均压，以保证进入沸腾箱后使干热砂能均匀良好的沸腾。
沸腾箱
此箱设在木机的中部，箱中含有沸腾板、冷却水管及两端的进出口水箱。热砂的冷却主要在这里完成。从上口进入沸腾箱的热砂，被由沸腾板吹入的高压风，沸腾成流状态，充分、均匀、不断的和冷却水管接触进行热交换，并连续不断地涌向出砂口，从而完成冷却水与砂的热交换。
同时沸腾的热砂还与常温空气进行热交换，新产生的含尘热气，流向扩散箱，经除尘系统净化后排入大气中。沸腾箱的下部设有三个清理门，以便定时清理。
扩散箱
此箱设在木机的上层。顶部的排风孔与除尘系统相连接。由于排风系统的作用，使该箱内形成一定的负压，将沸腾箱中的含尘热空气上逸至排风孔进入除尘系统。从而 完成热砂的冷却作用。
鼓风系统
该装置的作用是，将高压空气引入到沸腾箱中使热砂沸腾起来。因此要求鼓入的空气压力必须能克服砂层、喷咀孔眼和管道的阻力；风量要满足冷却热砂的需要；同时还要能使热砂呈最佳沸腾状态。鼓风系统的三个进风管，设有三个手动蝶阀，用以调节高压风的风压和风量，以控制沸腾砂的定向流动和速度，从而达到卸砂与全系统的协调统一。
排风系统
该装置的作用是，将经过热交换的含量尘热空气，排入到除尘系统中去。为此要求风压既能克服除尘器和管道的阻力，又能使扩散箱形成一定的负压。风量应考虑到排风温度及管道系统的漏风损失。
技术参数
| 沸腾冷却床技术参数 | |||||
| 项目/ 型号 | S8905 | S8910 | S8920 | S8930 | S8940 |
| 生产率(t/h) | 5 | 10 | 20 | 30 | 40 |
| 冷却温差(°C) | ≥280 | ≥280 | ≥280 | ≥280 | ≥280 |
| 循环水量(t/h) | 20 | 25 | 30 | 45 | 60 |
| 冷却水温(°C) | ＜20-25 | ＜20-25 | ＜20-25 | ＜20-25 | ＜20-25 |
| 风压 | ≥12000 | ≥12000 | ≥12000 | ≥12000 | ≥12000 |
